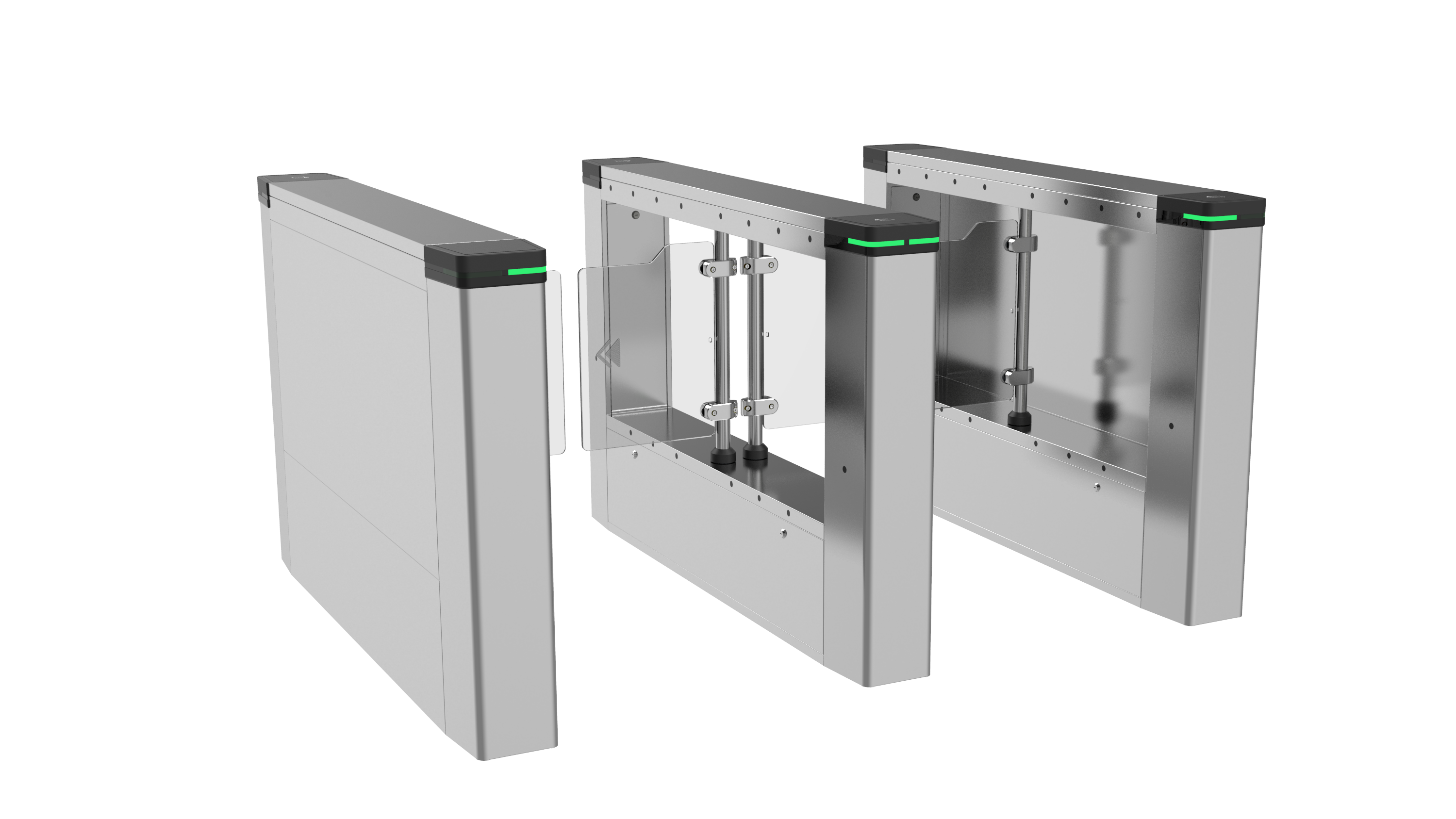

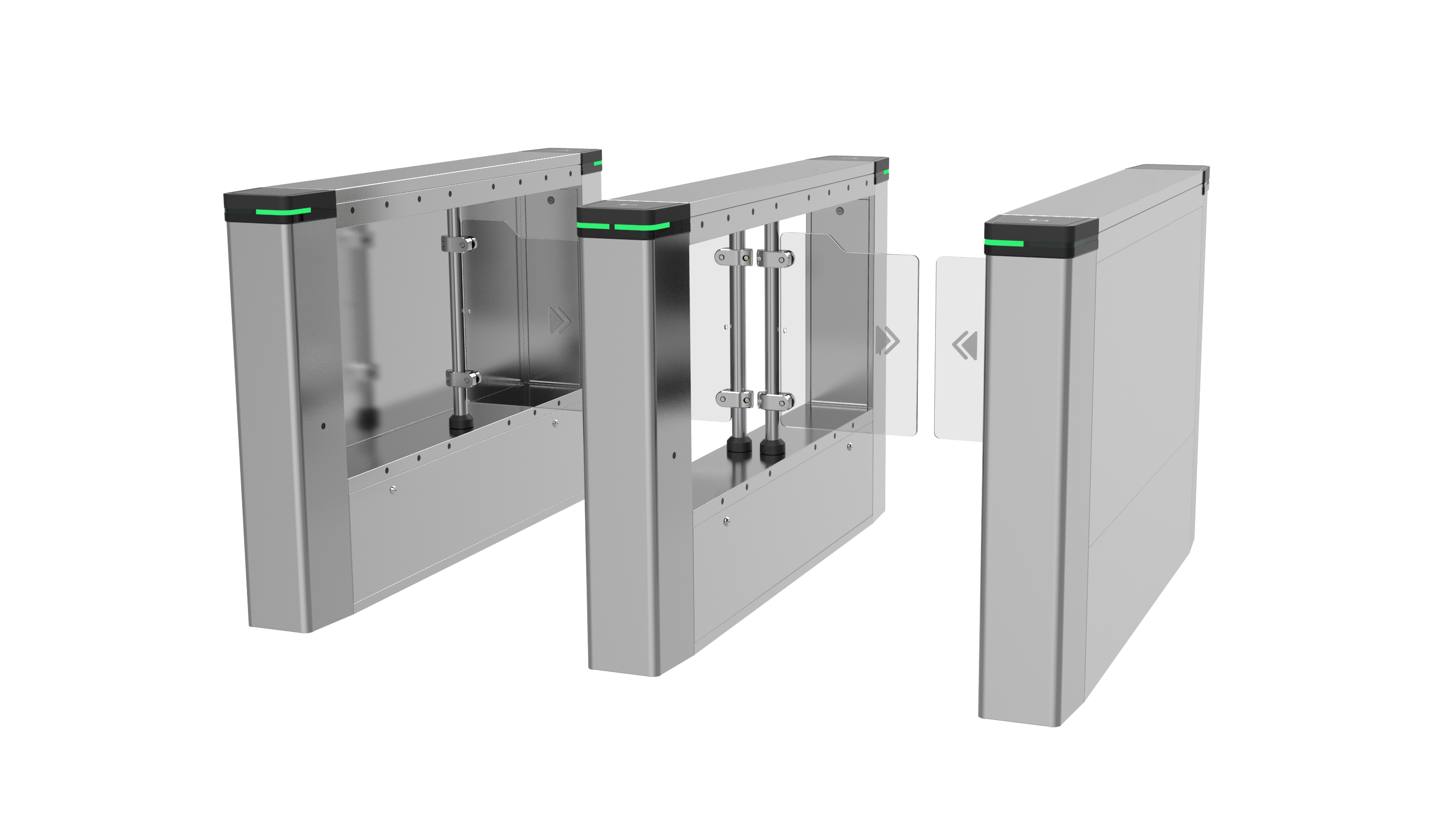

摆动速度门（右侧机器）
产品描述
OFG8501摆闸专为智能门禁而设计。它可与UNV智能终端配合使用，将UNV智能技术完美集成到道闸中，实现精准的门禁控制，并解决传统道闸存在的诸多问题，例如有人盗用授权凭证非法进入。该产品支持多种开门方式，包括认证（二维码、IC卡）、感应和常开。产品采用奥氏体不锈钢材质，设计简洁优雅，运用先进的运动部件生产工艺，确保长期稳定运行，可广泛应用于交通运输、公园、高校、司法、能源、医疗等行业。
关键特性
- ● 强大稳定的控制核心
- ● 先进的运动结构和高品质无刷直流电机，实现精准控制、稳定运行和长寿命
- ● 采用尖端电机控制技术，集成闭环控制系统、基于DSP的智能电机控制系统和自主研发的电机控制算法，实现道闸的精准控制和定位，性能稳定
- ● 全方位安全设计
- ● 采用三重智能防夹技术，确保安全：红外检测、冲击检测和电流检测
- ● 低于 24V 的安全电压，防止触电
- ● 紧急情况下，道闸可保持开启状态，确保畅通无阻
- ● 断电时，道闸自动解锁，确保畅通无阻
- ● 可灵活选择常开或常闭模式，并可调节道闸的开启/关闭速度，以适应各种使用场景
- ● 全方位红外光幕
- ● 16对红外光幕采用矩阵循环扫描控制，提升检测精度
- ● 灵敏检测逆行、尾随等非法入侵行为（尾随检测精度达2厘米），并通过声光等方式触发报警
- ● 报警信息可通过串口上传至后端管理系统，并可与其他安防系统联动
- ● 安装和维护简便
- ● 仅需3根电缆即可轻松安装
- ● 自动检测故障并触发警报，方便用户进行维护和使用
- ● 其他功能
- ● 支持通过控制面板上的数字键配置设备，例如工作模式、控制模式和开门时间
- ● 简单便捷的全数字调节
- ● 多种 I/O 接口，可连接各种外部设备
- ● 支持通过网络进行设备维护，包括故障排除、事件管理、通行模式配置和移动控制
- ● 支持通过红外检测进行人数统计，并将数据上传至管理平台进行统计
- ● 支持检测尾随、反向通行和入侵等事件并触发报警，并将报警记录上报至管理平台
技术规格
| Model | OFG8501-R-YP65-A | OFG8501-L-YP65-A | OFG8501-M-YP65-A | OFG8501-R-YP75-A | OFG8501-L-YP75-A | OFG8501-M-YP75-A | OFG8501-R-YP95-A | OFG8501-M-YP95-A | OFG8501-L-YP95-A | OFG8501-R-YP105-A | OFG8501-M-YP105-A | OFG8501-L-YP105-A |
| Hardware Specification | ||||||||||||
| Motor | Brushless DC motor | |||||||||||
| The number of holes | L：1；M：2；R：1 | |||||||||||
| Lane width | 650-1050mm（The specific width is subject to the model number） | |||||||||||
| Barrier material | 10mm PMMA | |||||||||||
| IR detector | 16 pairs | |||||||||||
| Dimensions (L×W×H) | 1500mm*190mm*960mm | |||||||||||
| Pedestal material | Wall thickness 1.2mm, top cover 1.5mm, 304brushed stainless steel | |||||||||||
| Power supply | 220V input; 24VDC/3A, 12VDC/7A output | |||||||||||
| IO | Smart terminal*2+remote control*2+fire*2+linkage*2 +door opening button*2 | |||||||||||
| Voice | Built-in amplifier and speaker | |||||||||||
| Indicator color | Red/green | |||||||||||
| Alarm mode | Audible and visual alarm | |||||||||||
| Retrograde motion detection | Reverse break-in detection | |||||||||||
| Physical | ||||||||||||
| Weight | L：50KG M：56.9KG R：51.85KG |
|||||||||||
| Mechanical | ||||||||||||
| Interface | RS485×1, RS232×1, network interface, CAN | |||||||||||
| Specification index | ||||||||||||
| Closing accuracy | ≤1° | |||||||||||
| Anti-pinch detection | Anti-pinch by IR detection, impact detection, and current detection | |||||||||||
| Throughput | 30 to 60 people per minute, depending on the foot traffic and passing mode | |||||||||||
| Operating environment | Operating humidity: < 95%, non-condensing; operating temperature: -20°C to 60°C; outdoor shade | |||||||||||
| Power consumption | Standby: 30W, operating: 50W | |||||||||||
| MCBF | 6 million times | |||||||||||
| Fire alarm linkage | Automatic door opening for unobstructed access in case of power failure. | |||||||||||
